产品概述

铜排款智能无线传感器直接安装在低压分路的铜排；其特点在于可通过铜排供电，无需连接外部电源，且安装方便快捷；其功能在于可实时采集铜排上的电压、电流、电网频率、有功功率、无功功率、功率因数、角位差、有功电能和温度等电气参数信息，并可通过无线的方式进行传输。

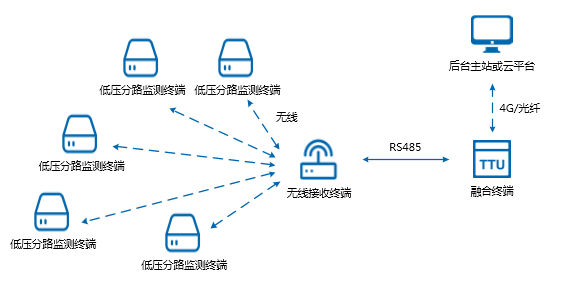

应用架构图

技术参数

1)电气参数：

   工作电压：220Vac供电；

   取电方式：接触铜排；

   允许偏差：-20％～+10％；

   纹波系数：≤5％；

   后备电源：断电后由电池供电；

   功耗：<1W

2)环境特性：

   工作温度：-40～70℃；

   工作湿度：5%～90%

   防护等级：IP54

3)测量参数：

   电压监测范围：185~235Vac；

   电流监测范围：5~400A；

   温度监测范围：-40~120℃；

   电流测量精度：0.5级

   温度测量精度：≤ 1℃

4)无线参数：

   工作频率：410 ~ 525MHz

   通讯模式：双向通讯

   调制模式：Lora

   无线传输速率：0.123 ~ 300kbps

   接收灵敏度：-148dBm

   通讯距离：1 - 2km(视距，空旷地)

   模块ID：64bits

   数据传输模式：主动传输、透传

   天线接口方式：U.FL 天线接口/外置天线

5)产品选型：MC-WLTU-01

6)外形尺寸：75.5*62*40.6mm

7)安装方式：旋紧式安装

8)应用领域：能源、电力

9)通讯协议：

   支持1376.4等电力规约及非标规约（自定义）

   接口标准470M频段
