断路器智慧电力监控方案,迈驰电气

本方案利用智能断路器实现了配电侧电气量数据智能监测，并以智能物联网关为中心实现本地智慧决策，有效提升低压配电网故障综合研判能力，提高故障抢修效率和供电可靠性。

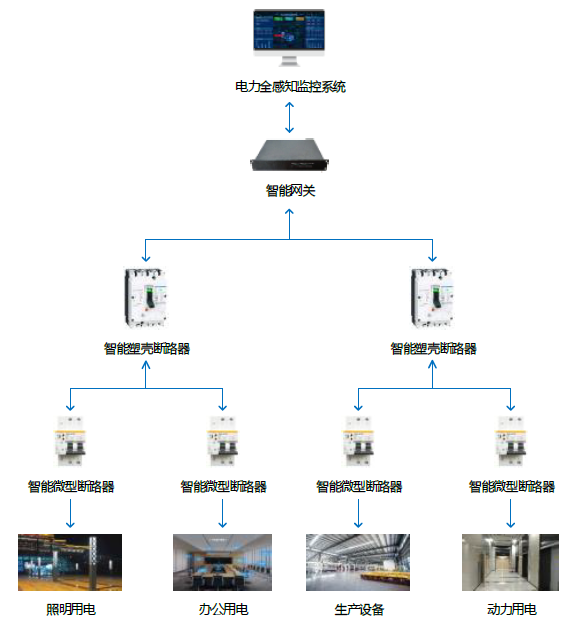

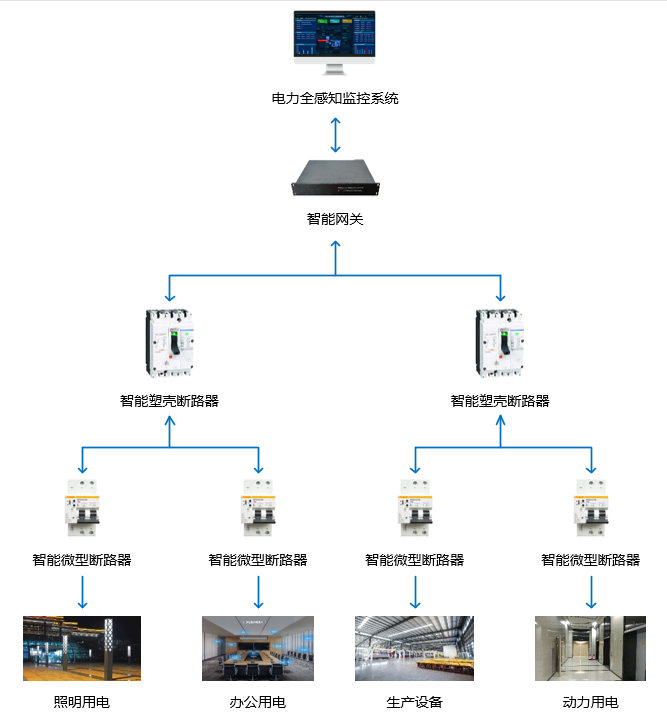

方案架构图

智能网关功能

智能网关实现了设备数据越限判断、数据管理和存储、告警事件记录、数据传输、线损监测及三相不平衡的判断。网关通过断路器将对辖区用电情况实现有效监测，并结合配点站室其它子系统整体情况做出综合决策，提升配电设备运行安全。

智能断路器功能

智能断路器实现了配电侧的电压、电流、电量、漏电流、功率及温度监测，能及时获取配电侧电气量数据；当设备发生故障时，智能断路器将及时断开并上报异常情况，为设备安全运行提供基础。

拓扑识别功能

通过在设备上安装的智能断路器结合网关与后台主站连接便可实现拓扑识别功能，智能网关可自动识别前端断路器接入情况，并在后台自动绘制拓扑图；当有设备接入或离线时，后台将根据现场情况自动重新绘制拓扑图。

软件平台

（1）用能监测及能耗预测

方案可对区域用能情况进行监测统计，当区域内发生用能异常或设备异常等情况时，软件平台将进行报警提示，可点击查看并处理，保障用电安全；软件平台将对用电用能情况做展示，帮助我们对企业当下用电情况有更深层次的了解；同时，将根据用能历史对用电环比分析以及未来七天负荷预测，可为企业下一步用电计划提供有力依据。

（2）电力结构及线损监测

软件平台能对辖区拓扑结构进行清晰展现，同时将各开关所在电路的电压、电流等运行情况进行展示；当线损异常时，系统可及时发出预警，有效降低客户经济损失。

（3）电气量数据监测

客户可按需查看台区变压器运行情况、变压器有功无功及功率因数的情况，也可实时查看变压器电流、电压、温度、功率、负荷率等数据的历史记录，确保客户及时了解电力系统运行状态。
