产品概述

       环网柜控制单元可用于代替传统的电操机构的控制部分。其内置ARM处理器，使操控逻辑可编程，一款产品即可兼容各厂商的主流柜型，它还具有通讯功能，支持标准及非标规约，方便接入DTU。本设备可实现远方/就地操作，同时也具备手动操作功能，并配置就地操作按钮和指示灯，方便用户控制。

技术参数

1)电气参数：

    工作电压：48Vdc±10%或220Vac±10%

    工作电流：43.3mA@48V

    功   耗：平均功率≤3W

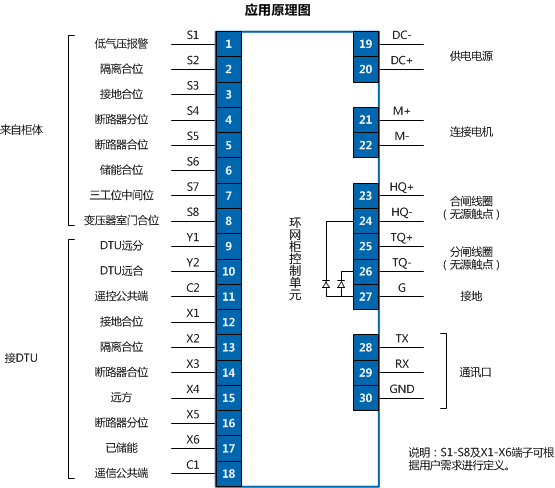

2)通道数量

    开关量输入回路：8路（无源输入，无需外接电源）

    电机控制输出：DC48V或DC200V，单正转/单反转/正反转

    分合闸线圈控制输出：2路（触点容量：DC48~200V 15A）

    给DTU信号输出：6路（触点容量：DC30V 2A / AC125V 1A）

3)协议标准

    支持ModBusRTU、IEC101、103等电力规约及非标规约

4)通讯接口

    端口数：1

    接口标准：RS232：Rx、Tx、GND

    波特率：1200~115200Bps

    端口防护：ESD接触：8KV 浪涌：4KV

5)环境特性

    工作温度：-40～85℃

    存储温度：-40～105℃

    防护等级：IP65

6)物理特性

    160*145*85 mm

产品样本

环网柜控制单元（一体式）
