“配电综合监控装置” 可采集电压、电流、NTC温度等信息，能实现开关量的输入输出并支持5G\电力载波\无线等多种通讯方式，各功能模块可根据实际需求灵活搭配。该产品各模块间采用级联总线进行连接，级联总线提供DC24V供电电源及RS485通讯。通过POE接口实现快速组网，方便易用。

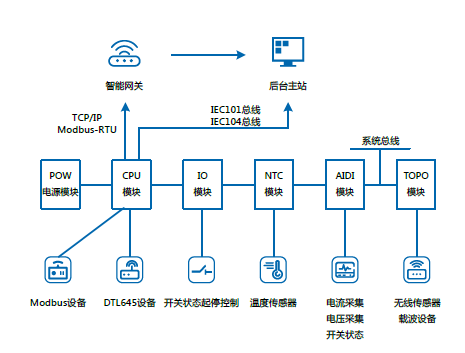

功能示意图
1)POW模块：
POW模块为电源模块,为系统各设备提供稳定的供电。
AC220V电源输入，DC24V电源输出，输出功率36W。
外形尺寸：高112mm*宽39.5mm*深76 mm
2)CPU模块：
1路以太网接口，1路RS232调试接口(RJ45)，4路RS485,1路级联RS485，4G模块SIM卡槽。
采用标准miniPCI接口4G模块，支持多种品牌4G模块，模块自动识别与配置。
CPU模块功耗2.4W。
外形尺寸：高112mm*宽39.5mm*深76 mm
3)IO模块：
6路开关量输入，4路继电器输出。每一路开关量输出分为常开点(NO)、常闭点(NC)。
使用2个拨码开关来设定地址。
IO模块功耗1W。
外形尺寸：高112mm*宽39.5mm*深76 mm
4)NTC模块：
8路NTC模拟量输入，采用12位高速ADC，温度范围为-40~200度。使用2个拨码开关设定地址。
NTC模块功耗1W。
外形尺寸：高112mm*宽39.5mm*深76 mm
5)AIDI模块：
8路开关量输入，3路电压采集，9路电流采集，1路485用于级联，使用2个拨码开关设定地址。
通过内部集成的3个电压互感器来采集电压；电流采集为外部接入的为40mA的直流弱电线号。
AIDI模块功耗1.2W。
外形尺寸：高112mm*宽39.5mm*深76 mm
6)TOPO模块：
TOPO模块包含1路RS232调试接口，3路RS485接口（1路用以级联），1路载波/无线可选。使用2个拨码开关设定地址。
当拨码开关地址同时设置0时，可当单独设备使用。
TOPO模块功耗1.2W。
外形尺寸：高112mm*宽39.5mm*深76 mm
